Form ölçümü

Bileşenlerin üretiminde toleranslar, işlevsellik ve üretim maliyetleri üzerindeki etkileri nedeniyle çok önemlidir. Boyutsal sapmaları belirtilen toleransları karşılamayan iş parçaları, bileşenlerin işlevselliğini sınırlayabilir ya da hiçbir şekilde birleştirilemez. Üretim hataları, kesme kuvvetleri, titreşimler veya sıcaklık farklılıkları sapmalara neden olabileceğinden, toleransların hassas bir şekilde kontrol edilmesi gerekir.

Genellikle, belirli bir iş parçasının pratikte uygulanabilecek gerçek şekli, tasarımcı tarafından teorik olarak istenen ideal şekle tam olarak karşılık gelmez. Farklılıklara rağmen pratik kullanıma uygun iş parçaları üretmek için tasarımda belirli bir tolerans dikkate alınır. Teknik çizimlerde form ve konum toleransları belirtilerek, miller ve delikler gibi denk parçaların işlenmesi ve test edilmesi kalitesi artırılabilir. En önemli toleranslar arasında şunlar bulunur:

Form toleransları

Hizalama toleransı

Paralelliği

Diklik

Konum toleransı

Eş merkezlilik

Salgı toleransı

Salgı

Toplam salgı

Tolerans genellikle üretimin ucuz kalması için seçilir, ancak bileşen ideal boyuttan sapmalara rağmen işlevlerini tam olarak yerine getirebilir. Bununla birlikte, hassas bileşenler için ideal tasarımdan daha küçük sapmalar gerekir. Üretimde, nanometre aralığına kadar olan alt mikrometre aralığındaki boyut ve şekil toleranslarına uyulmalıdır. Sıkı boyutsal toleranslar, bileşenlerin mükemmel işlevini ve güvenilirliğini garanti etmek için gereklidir. İmalat kalitesindeki bu artan talepler, aynı zamanda imalat ölçüm teknolojisinde daha fazla hassasiyet gerektirmektedir.

Tüm form ölçüm cihazlarımız son derece hassas ve sağlam olup az bakım gerektirir. Ölçüm görevine ve iş parçasının ağırlığına bağlı olarak, bir tablalı form test cihazı ile bir milli form test cihazı arasında seçim yapabilirsiniz. Yüksek hassasiyetli form test cihazlarımız ölçüm odasında veya üretimde kullanılabilir.

Milli form test cihazı

Daha büyük ve daha ağır veya kübik iş parçaları için de, standart olarak 400 kg’a kadar (isteğe bağlı olarak 1000 kg’a kadar) iş parçalarını ölçebilen milli form test cihazları mevcuttur.

Avantajlar:

Ağır, büyük ve farklı şekilli cisimler için uygun (standart olarak 400 kg’a/opsiyonel olarak 1000 kg’a kadar)
Yüksek dairesellik doğruluğu için hava yataklı ölçüm yapan mil
Yüksek hareket hızı sayesinde kısa ölçüm süreleri
Son derece esnek ve az bakım gerektirir
Z ayarlarının R ayarları üzerinde bir etkisi yoktur
Tezgah ve iş parçalarını hareket ettirerek çeşitli ölçüm pozisyonlarının otomatik ölçümü
Granit yapı ve hava yatağı kılavuzu yüksek doğruluk ve hareket doğruluğu sağlar

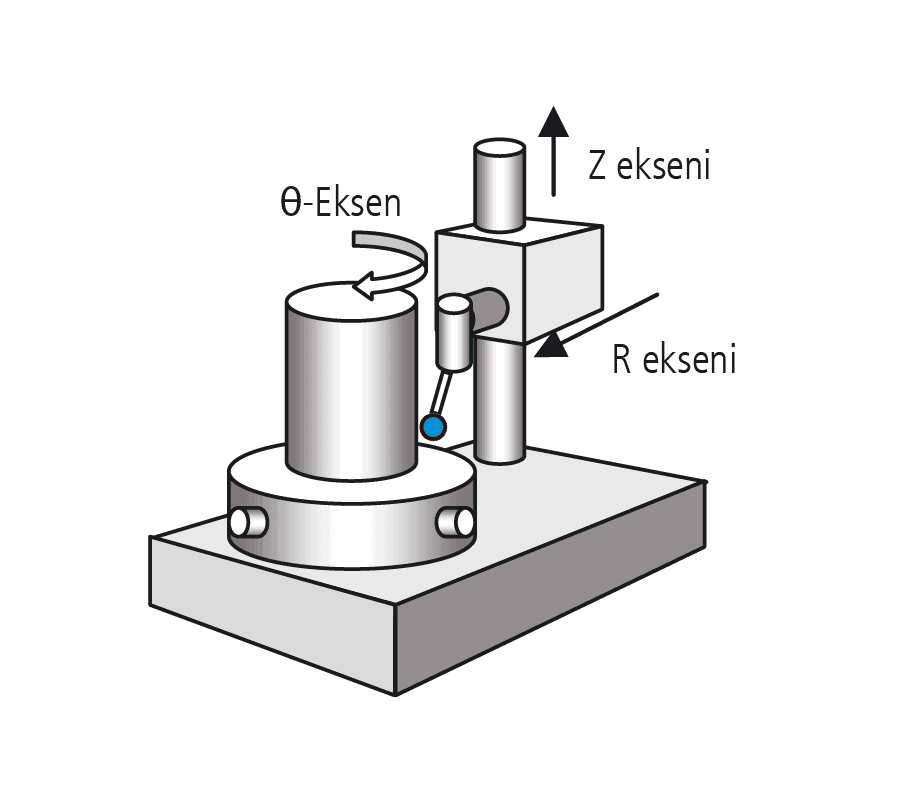

Tablalı form test cihazı

Hava yataklı döner tablaya sahip tablalı form test cihazları özellikle 250 kg’a kadar olan iş parçaları için uygundur.

Avantajlar:

250 kg ağırlığa kadar iş parçaları için uygun
İş parçasının dönüşü için hava yataklı döner tabla
Yüksek katılık ve uzun süre stabilite
Az bakım gerektirir
Yüksek ölçüm hızı
Ulaşılabilir maksimum rotasyonel doğruluk
Z ayarlarının döner tabla pozisyonu üzerinde etkisi yoktur
Ofset dedektör tutucusu, R ekseni kolu ile iş parçası arasındaki çarpışmayı önler
Kaymalı yataklar veya havalı yataklı kılavuz: sonucu etkileyebilecek tahrik titreşimleri yok
