System detekcji ruchu obrotowego ATC

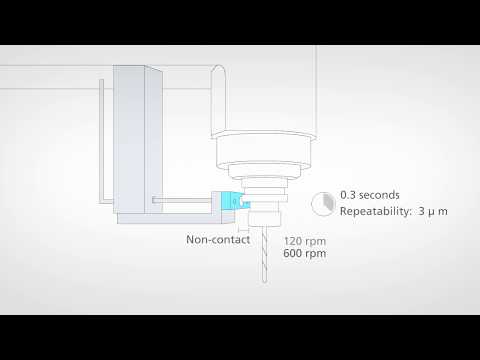

Das Erklärvideo stellt die Problematik und die Lösungsmethodik kompakt dar:

Zapobiega błędom obróbki oraz kosztownym odrzutom materiału w przypadku maszyn CNC

Opatentowany na całym świecie miernik czujnikowy In-Line do obróbki metali.

System detekcji ruchu obrotowego ATC jest urządzeniem monitorowania procesu In-Line, który wykrywa anormalny ruch obrotowy narzędzia i powoduje zatrzymanie maszyny przed powstaniem błędów obróbki. Cel: zero PPM

Metallspäne-gelangen-zwischen-Werkzeughalter-und-Spindelkonus-und-verursachen-abnormen-Rundlauf

Sensor-erkennt-abnormen-Rundlauf-Controller-stoppt-Maschine-vor-Werkstückbearbeitung

Sytuacja wyjściowa:
Metalowe wióry przedostają się podczas zmiany narzędzia do obróbki metali pomiędzy uchwyt narzędziowy a stożek wrzeciona i powodują anormalny ruch obrotowy.

Rozwiązanie:
Czujnik ATC wykrywa anormalny ruch obrotowy – sterownik powoduje zatrzymanie maszyny.

Bezdotykowy pomiar następuje już przy 120, 600 lub 1200 obr./min w czasie 0,3 s

Czujnik prądu wirowego

Bardzo precyzyjny pomiar do 5 µm

Prosta późniejsza instalacja w posiadanych maszynach, plug and play

Łatwa obsługa i niezawodność

Uchwyt narzędziowy: BT30, BT40, BT50, HSK40A, HSK63A, KM63, CAT40, CAT50, CAPT itd.
Przykłady obrabianych przedmiotów: blok cylindra, głowica cylindra, obudowa przekładni, skrzynia sprężarki, części ABS, dźwignia, obudowa hybrydowa, komponenty medyczne, komponenty mechaniki precyzyjnej itp.
Rodzaje narzędzi: rozwiertaki, narzędzia wiertnicze, frezy, gwintownice itp.
Maksymalnie 32 zarejestrowane narzędzia
Czas cyklu 0,3 s (bez ponownych pomiarów)
Wodoszczelny, odporny na drgania i uderzenia

Pobierz katalog produktów

Obszar zastosowań do obróbki metali
System detekcji ruchu obrotowego ATC znajduje zastosowanie w szczególności w przemyśle motoryzacyjnym, gdzie mamy do czynienia z obróbką miękkich metali, takich jak aluminium, z bardzo dużą prędkością. Im lżejsze wióry, tym większe zagrożenie, że będą poruszać się we wnętrzu obrabiarki (maszyny CNC) i odkładać się pomiędzy uchwytem narzędziowym a wrzecionem. Te problemy występują jednak również podczas obróbki żelaza lub stali i do tej pory skutkowały wadami jakościowymi i kosztownymi odrzutami materiałów.
