Sistema di rilevamento della concentricità ATC

Strumento di misura in-line a sensori con brevetto globale. Impedisce errori di lavorazione e costosi scarti di materiale.

Il sistema di rilevamento della concentricità ATC è un dispositivo in-line per la sorveglianza del processo in grado di rilevare la concentricità anormale di un utensile e di attivare un arresto della macchina prima che si verifichino errori di lavorazione. Obiettivo: zero PPM.

Metallspäne-gelangen-zwischen-Werkzeughalter-und-Spindelkonus-und-verursachen-abnormen-Rundlauf
Sensor-erkennt-abnormen-Rundlauf-Controller-stoppt-Maschine-vor-Werkstückbearbeitung

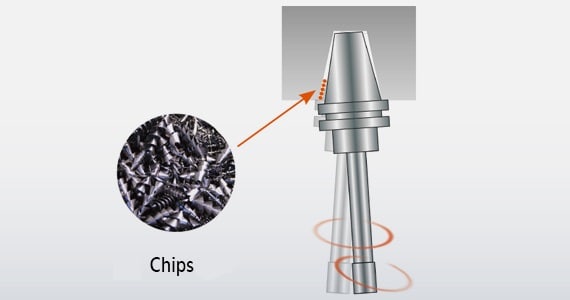

  • Situazione iniziale:

    Gli sfridi metallici finiscono tra il portautensili e il cono del mandrino e causano una concentricità anormale.

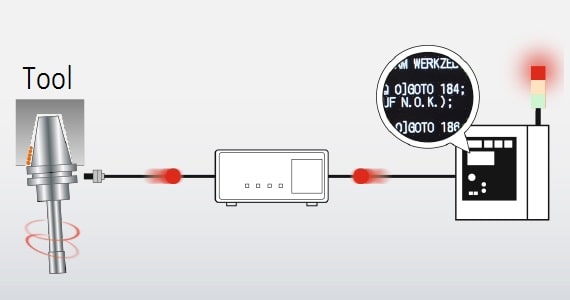

  • Soluzione

    “Il sensore ATC rileva l’uscita in 0,3 secondi.
    Il controller attiva l’arresto della macchina.

“La misurazione senza contatto avviene a 120, 600 o 1.200 giri/min. in 0,3 secondi

Misurazione di alta precisione fino a 5 µm

Facile installazione successiva in macchine esistenti, plug and play

Estrema facilità di manutenzione e affidabilità

Siamo a vostra disposizione

(+39) 02 2316 3291


Modulo di contatto

Come raggiungerci più facilmente.

  • Portautensili: BT30, BT40, BT50, HSK40A, HSK63A, KM63, CAT40, CAT50, CAPT ecc.
  • Esempi di pezzi: blocco cilindri, testata, scatola del cambio, cassetta compressore, componenti del sistema ABS, bilanciere, scatola ibrida, componenti medicali, componenti meccanici di precisione ecc.
  • Tipi di utensili: alesatori, utensili per perforazione, frese, filettatrici ecc.
  • Fino a 32 utensili registrati
  • Tempo ciclo di 0,3 sec. (senza nuove misurazioni) (ohne erneute Messungen)
  • Impermeabile, resistente a urti e vibrazioni

Campo di applicazione
Il sistema di rilevamento della concentricità ATC viene utilizzato in particolare nell’industria automobilistica, dove sono comuni le lavorazioni ad alta velocità di metalli dolci come l’alluminio. Quanto più leggeri sono gli sfridi, tanto maggiore è il rischio che volino all’interno della macchina depositandosi poi tra il portautensili e il mandrino. Tuttavia questi problemi si danno anche nella lavorazione di ferro o acciaio e finora hanno comportato difetti di qualità e costosi scarti di materiale.

Download catalogo

Componenti del sistema

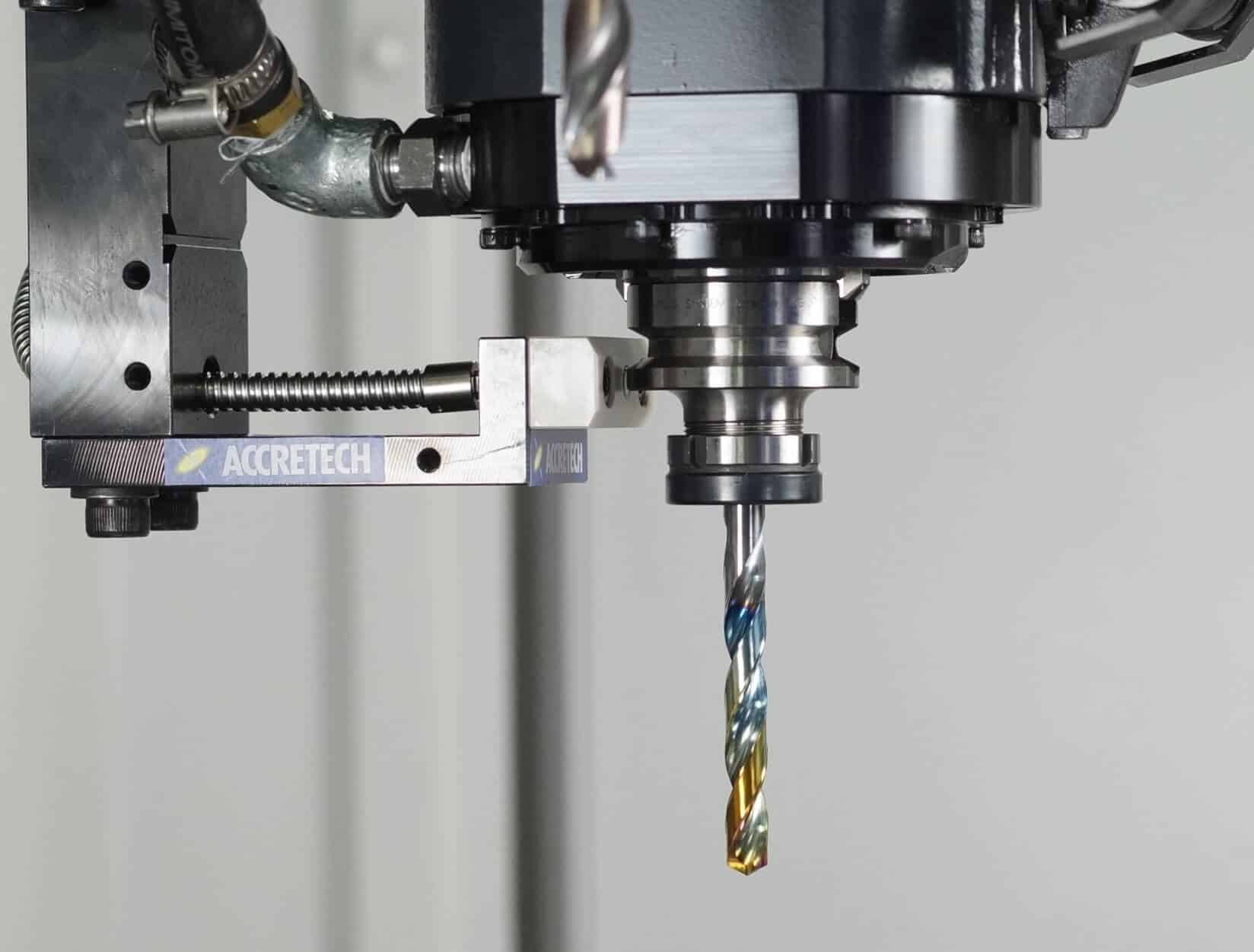

ATC Rundlauferkennungssystem_Sensor

Sensore con blocco di protezione

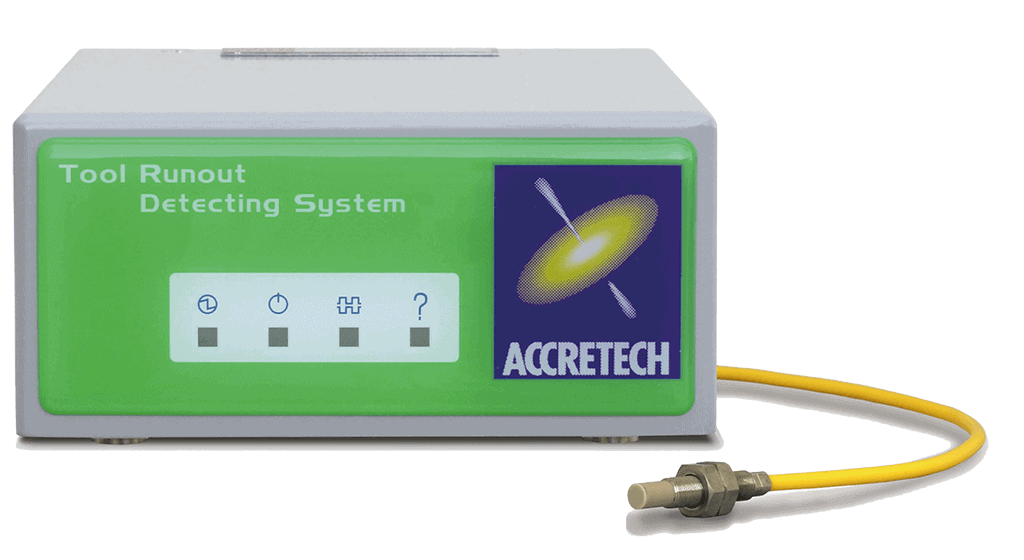

ATC Rundlauferkennungssystem_Controller (1)

Controller con sensore

ATC Rundlauferkennungssystem_Display

Display
