Misurare la rettilineità (STRt)
La tolleranza di forma rettilineità misura la deviazione di una retta misurata dalla linea retta geometrica ideale. Gli elementi tollerati sono la retta o l’asse del pezzo.
Tolleranza di rettilineità di un asse:
La zona di tolleranza viene delimitata da un cilindro di diametro t con centro corrispondente all’asse teorico da misurare .
Tolleranza di rettilineità di un bordo:
La zona di tolleranza è definita da due piani paralleli rettilinei di distanza t.

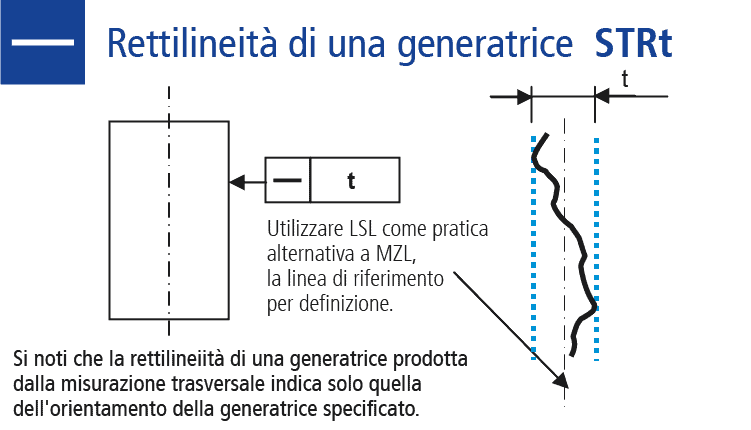

Tolleranza di rettilineità di una linea di superficie :
Ogni generatrice della superficie cilindrica tollerata deve trovarsi tra due linee rette parallele di distanza t.
