Új felület-mérőberendezés termékcsalád: Flexibilis alapmodell a gyártáshoz és a laborba.

Az ACCRETECH bemutatja az új SURFCOM-TOUCH termékcsalád öt új kompakt felület-mérőberendezését, amelyek felbontása 0,1 nanométer – kifejezetten a kis és közepes vállalatok számára.

A SURFCOM-TOUCH termékcsalád mérőkészülékei határozottan egyszerűen kezelhetők, extrém pontosak és számos felhasználási területn használhatók. A termékcsalád készülékei számos követelménynek megfelelnek a gyártóműhelytől a laboratóriumig.

Az ACCRETECH nagy súlyt fektetett a könnyű kezelhetőségre a SURFCOM TOUCH sorozatnál: Erre a célra fejlesztettük ki az egységes kiértékelő egységet 7 hüvelyk nagy színes érintőképernyővel, ami a sorozat mindegyik modelljéhez használható.

A mérési folyamat egészét – a tapintórendszer kalibrálásától kezdve a mérési adatok kiírásáig – egyszerűre és folyamatbiztosra fejlesztettük ki: Nem csak a tapintófej kalibrálása végezhető el, de az tapintóhegy kopása is ellenőrizhető. Ezt kalibrálási módban az úgynevezett Stylus Check (stílus ellenőrzés) oldja meg. A mindenkori mért munkadarabhoz eltárolhatók és bármikor újra előhívhatók a mérési feltételek, paraméterek és egyéb beállítási feltételek.

A mérési feladat végén a felhasználó megtekintheti a színes kijelzőn az érdesség-, illetve profilgörbe ábrát, a beprogramozott paraméterekre pedig rögtön I.O. (OK) vagy N.I.O. (Nem OK) jelzéssel kiértékeli a mérési eredményeket. Az automatikusan eltárolható mérési eredmények és körülmények elküldhetők kiértékelő szoftvernek, amilyen az ACCRETECH Support Ware II is, vagy egy Statisztikai szoftvernek.

Öt különböző modell a különféle mérési feladatokra

A SURFCOM TOUCH sorozatba több modell tartozik: A csúszószántalpas SURFCOM TOUCH 35/40/45 kicsi, hordozható rendszerek különösen jól illenek a gyártásközeli mérési feladatokhoz. A beépített akkumulátorral és nyomtatóval könnyen átvihetők egyik mérési állomásról a másikra. A különböző mérőtapintók könnyű cseréje és a mérőegység mondjuk mágneses állványra vagy másfajta tartóra illeszthetősége még rugalmasabbá teszi ezeket a mobil rendszereket.

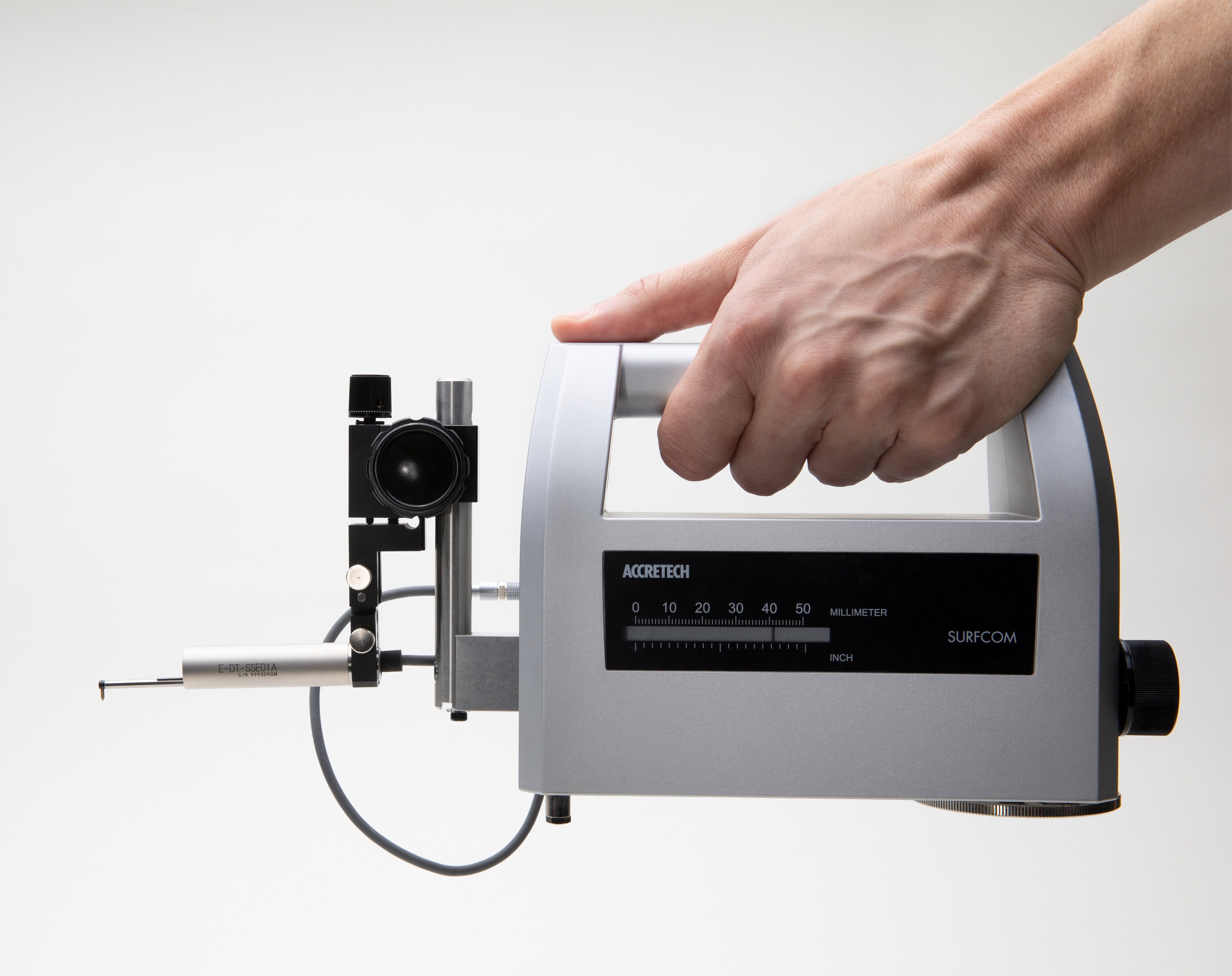

Nagy pontosságával tűnik ki a gyártáshoz és laborba szánt SURFCOM TOUCH 50 kompakt készülék: Felbontása 0,0001 µm, legnagyobb Z-irányú méréstartománya 1000 µm (2000 µm dupla tapintókar hosszra), a vezetési pontossága az X-tengelyre 0,3 µm legfeljebb 50 mm-es méréshosszig. A tapintórendszer nagy méréstartománya nem csak egyenes oldalakon, de sugár- és ferde irányokban lehetővé a felületmérést a munkadarab körülményes, időt rabló állítgatásai nélkül. A legkisebb furatok és mérési pontok is könnyen megmérhetők a sokféle költségtakarékos tapintókar választékkal, amelyek a rugós befogású tapintókaros váltórendszerrel gyorsan, könnyen cserélhetők.

Elvégre a SURFCOM TOUCH 550 modell a SURFCOM TOUCH termékcsalád csúcsmodellje. Ennél félautomata felületmérő rendszerről van szó, ahol a Z- és X-tengely vezérlése automatikus – a pontosság pedig, mint a SURFCOM TOUCH 50 esetén. A mérőprogram gombnyomásra elindul és megközelíti a munkadarabot, majd azt elérve elvégzi a mérést. A tapintó rendszer ezután eltávolodik a munkadarabtól és kiértékeli a mérést. Mindez automatikusan történik. A SURFCOM TOUCH 550 a vevők kérésének eleget téve konfigurálható. A Z-oszlop, a gránitlemez és az előtolás mindig az igényekhez igazítható.

A teljes SURFCOM TOUCH sorozat támogatja a világszerte ismert szabványokat, DIN/ISO, JIS, ASME, CNOMO, valamint a profil, az érdesség, a hullámosság és a motif szokásos felületi paramétereit.
