Érintés nélküli, gyors, három dimenziós.

ACCRETECH optikai felületmérő eszközök

Optikai felületmérő eszközök

Gyorsabban, több információt

A dimenzió-méretek meghatározása manapság már sok munkadarabhoz nem elég. Egyre inkább teljes két- vagy háromdimenziós nagy felbontású felszíni topográfia rögzítésére van szükség. Az optikai méréstechnika használatával rendkívül magas pontsűrűségű felhők keletkeznek. A lehetséges felbontás a legkisebb geometriák kiértékelésére is alkalmas.

A nagy felbontású optikai mérési technológia – különösen a nagyobb és két dimenziós mérési tartományok esetén jelentős – előnye, hogy jelentősen nagyobb mérési sebességet tesz lehetővé.

Ez akár egy CAD-modellel összehasonlítva is közvetlenül megmérhető – az eltérések pedig két dimenzióban, szinte valós időben is megjeleníthetők. Ezek az eredmények gyors következtetése levonását teszik lehetővé a gyártási folyamattal kapcsolatban, és rövid reakcióidőket tesznek lehetővé a zárt szabályozókörökig.

Az optikai méréstechnika további előnye, hogy a munkadarabokat és azok felületeit érintkezés nélkül méri, így nem áll fent a mérőszonda által okozott sérülések kockázata. Ez például érzékeny műanyag vagy festett felületekre vonatkozik.

Brosúra – Termékpaletta:
Felület-, kontúr- és alakmérő eszközök.

Brosúra letöltése

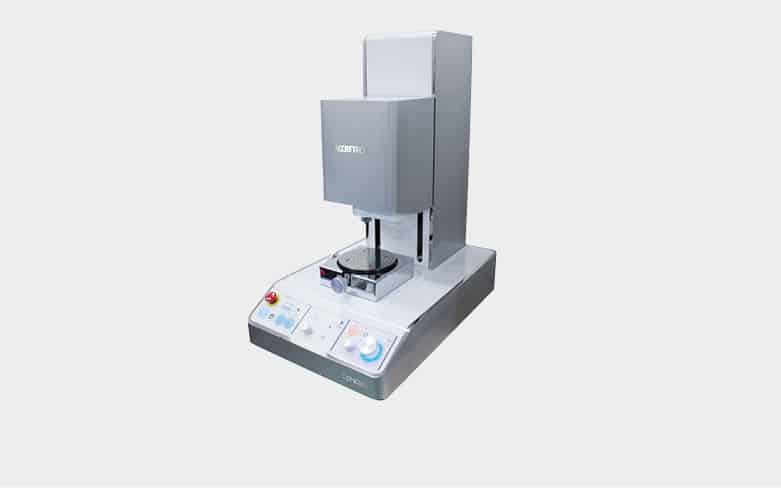

ACCRETECH Opt-Scope – a kontúr és az érdesség érintés nélküli mérése

Opt-Scope

3D felületi struktúrák gyors nagy felbontású mérése fehér fényű interferométerrel

Jelentős időmegtakarítás az érintéses méréshez képest
Függőleges scannelési tartomány: 20 mm
Felbontás: 0,01 Nm
Pontosság: ±(0,1+|H/1000|) µm

további információk

Az Opt-Scope révén az ACCRETECH olyan fehér fényű interferometrián alapuló optikai felületi mérőkészüléket kínál, amelynek segítségével a kontúr és az érdesség egyenlő mértékben mérhető – akár 0,01 nanométeres felbontással.

A fehér fényű interferometriás módszer a szélessávú fény interferenciáját használja fel, amely a lézerfényhez képest rövid koherencia-hosszúságú. A fénysugár egy fénysugár-elosztón keresztül két részre oszlik. Az egyik sugár egy referencia-tükörre, a másik pedig a mérendő mintára verődik vissza. visszafelé a két fénysugár átfedi egymást. A keletkező interferencia-képet egy kamera rögzíti. Interferencia akkor keletkezik, ha a referencia-tükör és a minta felülete közötti hosszkülönbség kisebb a koherencia hosszánál.

Az Opt-Scope pásztázó fehér fényű interferometriája ezt a hatást használja ki. A mintát a mérési beállításra merőlegesen mozgatják az interferáló területen keresztül, az interferencia-képeket pedig a kamera különálló intervallumokban rögzíti. A rendszer minden pixel esetében észleli az eredeti fénynyaláb autokorrelációs funkcióját (interferogram) az áthatolási területen.
Az Opt-Scope mérőkészülék használatával néhány másodperc alatt elvégezhetők a felületi topográfiai mérések. Ez 100-szor gyorsabb, mint egy érintéses 3D felületmérés. A legpontosabb és legfényesebb felületektől, pl. a tükröktől kezdve egészen a legdurvább felületekig, pl. csiszolókövekig bármi kiválóan mérhető vele.

A mérési készülékek Z mérési tartománya 20 mm. A mérési felület automatizálásához és kiterjesztéséhez az Opt-Scope egy CNC-vezérlésű X-Y asztallal rendelkezik. Ezen felül egy stiching-funkcióval is rendelkezik, így még nagyobb területek is megmérhetők.
