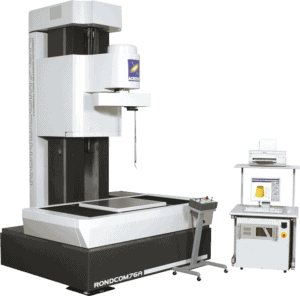

RONDCOM 76
L’appareil de mesure de forme à palpeur rotatif de haute précision pour pièces de très grandes dimensions dans l’industrie automobile
RONDCOM 76 avec bâti en granite et paliers à air, entièrement commandé par CNC
Charge maximale : 200 kg à 1 000 kg
Précision de rotation : (0,04+3H/10 000) µm
Premiers paliers à air de grande précision au monde pour les axes X, Y et Z
Plage de mesure maximale : 500 mm de diamètre
Charge maximale : 200 kg à 1 000 kg
Précision de rotation : (0,04+3H/10 000) µm
Premiers paliers à air de grande précision au monde pour les axes X, Y et Z
Plage de mesure maximale : 500 mm de diamètre
- 7 axes à commande entièrement automatique
- Alignement de la pièce par CNC à l’aide d’axes Tx/Ty/Cx/Cy
- Mesure de diamètres
- Mesure du parallélisme des cylindres
- Multi-planéité grâce à l’axe R de haute précision
- Plateau antivibratoire intégrée
- Programmation par apprentissage
Domaine d’application
Le RONDCOM 76 est avant tout particulièrement approprié pour effectuer des mesures de haute précision à des pièces d’automobiles lourdes ou parallélépipédiques, comme p. ex. des culasses, des blocs-moteurs et des vilebrequins.
