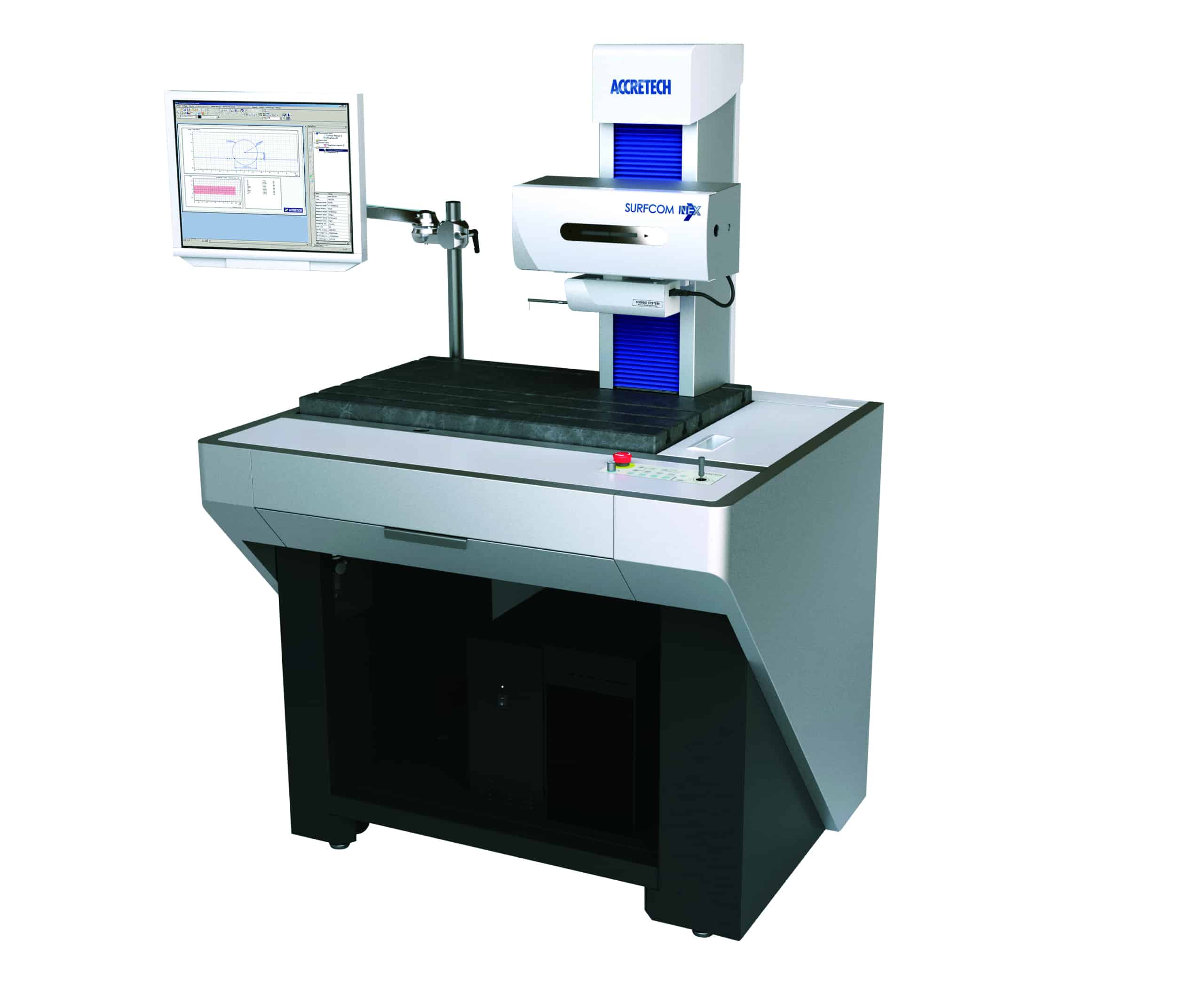

SURFCOM NEX 040
Le SURFCOM NEX 040 est approprié pour la mesure de géométries de profils de haute précision, comme par exemple les vis à billes ou les roulements à billes, avec des processus de mesure manuels ou commandés par CNC.
Tête de palpage de profil avec échelle en verre ayant une résolution de 0,02 µm sur toute la plage de mesure
Plage de mesure en Z pour profil : 60 mm
Précision de mesure standard : ±(0,8+|2H|/100) µm
Réglage automatique de la pression de palpage par pas de 2 mN par le biais du logiciel
Remplacement rapide du palpeur avec logement magnétique à positionnement automatique (breveté)
Les paramètres géométriques de la pointe du palpeur sont compensés par le logiciel
Relevé de points pour la détermination du diamètre avec un stylet en T possible
Plage de mesure en Z pour profil : 60 mm
Précision de mesure standard : ±(0,8+|2H|/100) µm
Réglage automatique de la pression de palpage par pas de 2 mN par le biais du logiciel
Remplacement rapide du palpeur avec logement magnétique à positionnement automatique (breveté)
Les paramètres géométriques de la pointe du palpeur sont compensés par le logiciel
Relevé de points pour la détermination du diamètre avec un stylet en T possible
- Commandé entièrement par CNC avec programmation par apprentissage
- Vitesse de déplacement élevée : Axe X (Horizontal) 100 mm/s, axe C (Vertical) jusqu’à 50 mm/s
- Structure modulaire avec capteurs pour différentes applications
- Le faible niveau de vibrations garantit des mesures plus stables avec des résolutions plus élévées
- Maintenance réduite grâce à l’entraînement linéaire sans contact
- Un système de sécurité empêche les collisions avec la pièce
- Logiciel d’évaluation complet et convivial
- tous les appareils disponibles avec table anti-vibration (version DX)
- Processus de mesure automatisés à l’aide de tables mobiles CNC (en option)
Domaine d’application
Le SURFCOM NEX 040 est approprié pour la mesure de géométries de profils de haute précision, comme par exemple les vis à billes ou les roulements à billes, avec des processus de mesure manuels ou commandés par CNC.
