Mesure de rectitude (STRt)
La tolérance de forme rectitude mesure l’écart entre une droite mesurée et une ligne géométrique parfaitement droite. Les éléments tolérés sont les droites ou les axes.
Tolérance de rectitude d’un axe :
la zone de tolérance est délimitée par un cylindre de diamètre t.
Tolérance de rectitude d’un bord :
la zone de tolérance est délimitée par deux plans parallèles situés à une distance t.

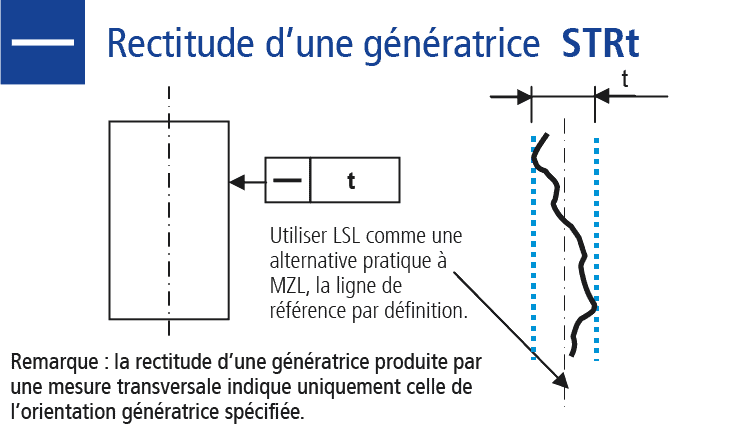

Tolérance de rectitude d’une ligne d’enveloppe :
Chaque ligne d’enveloppe de la surface cylindrique tolérée doit se trouver entre deux droites parallèles situées à une distance t.
