Mesure de parallélisme (PAL)
La tolérance d’orientation parallélisme est définie en géométrie comme deux droites d’un même plan qui se situent toujours à égale distance l’une de l’autre et qui ne se croisent pas.

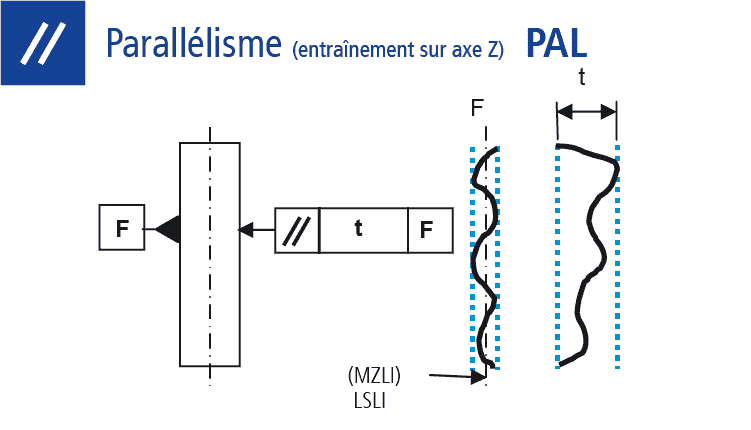

Tolérance de parallélisme
La zone de tolérance est délimitée par deux droites ou plans parallèles situés à une distance t et qui sont parallèles à la référence.

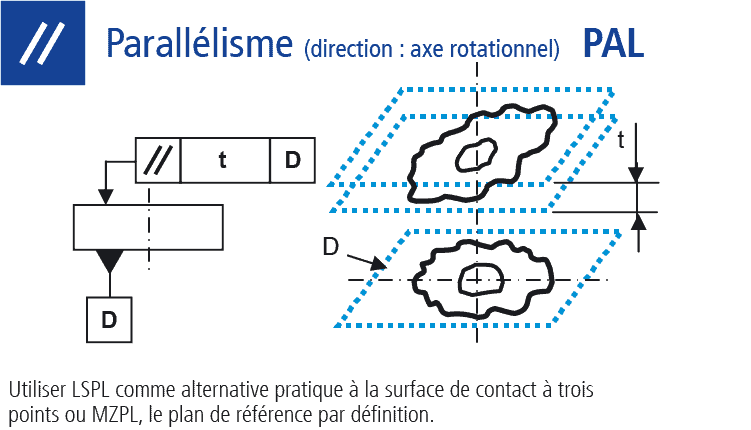

Tolérance de parallélisme – symétrie de rotation
La zone de tolérance est délimitée par un cylindre de diamètre t dont l’axe est parallèle à la référence.
Le parallélisme est une caractéristique importante en technique de production. Les composants alignés parallèlement les uns aux autres sont à égal distance les uns des autres sur toute leur longueur. Cela peut influer sur la statique, l’exactitude de l’ajustement et l’interaction avec d’autres composants.
