Mesure de coaxialité (COA)
La tolérance de position coaxialité définit l’écart entre un axe et l’axe de référence avec lequel il doit être aligné. Les éléments tolérés sont les axes ou les centres de cercle.

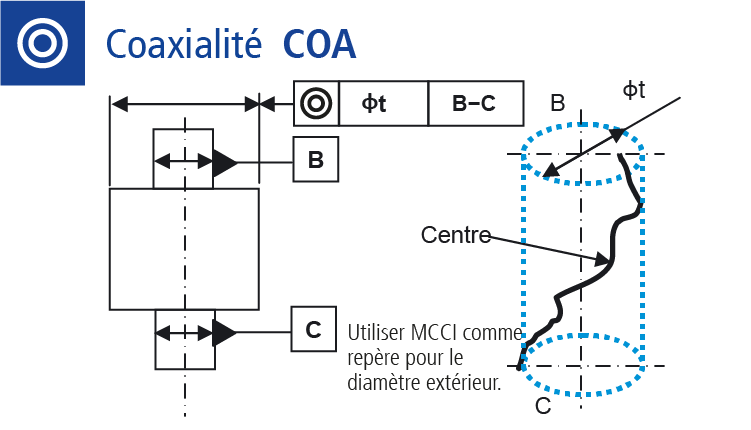

Tolérance de coaxialité ou de concentricité
La zone de tolérance est délimitée par un cylindre ou un cercle de diamètre t dont l’axe ou la normale directionnelle coïncident avec l’axe de référence.
Le terme concentricité se réfère uniquement à l’élément central des surfaces circulaires ; le terme coaxialité se réfère aux axes des éléments de formage spatiaux.
Règle de base :
Pour les cylindres dont le diamètre est supérieur à la hauteur, la tolérance de concentricité est appliquée (élément toléré et référence : dans chaque cas, centre du cercle), sinon la tolérance de coaxialité est appliquée (élément toléré et référence : dans chaque cas, axe du cylindre).
