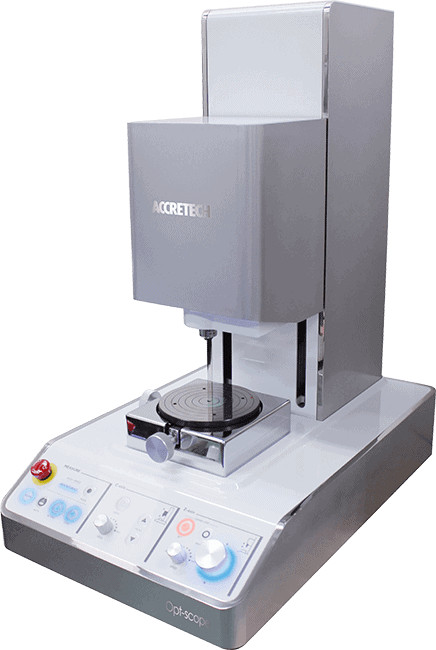

Opt-Scope
Berührungslose und schnelle Messung für 3D Oberflächenstruktur von bearbeiteten Komponenten und Konturprofilen mit Weisslichtinterferometer im Nano Messbereich.
Vertikaler Scanning Bereich 20 mm
Auflösung 0,01 nm
Genauigkeit ±(0,1+|H/1000|) μm
Auflösung 0,01 nm
Genauigkeit ±(0,1+|H/1000|) μm
- Oberflächen-Messinstrument von optischen / dreidimensionalen Oberflächenrauheiten (ISO25178-2)
- Hohe Zeitersparnis, bis zu 100 mal schneller im Vergleich zur taktilen Messung mit Stylus
- Patentierte DEAP Analyse beinhaltet einen speziell entwickelten Algorithmus zur verbesserten Datenstruktur
- Das Revolverwechselsystem ermöglicht die Auswahl der passenden Linse zur jeweiligen Messaufgabe
- Zur Erweiterung des Messbereichs steht ein CNC gesteuerter X-Y-Tisch zur Verfügung (Stitching – Datenüberlappung)
- Das System ist integriert in eine aktive Dämpfung, um höchste Genauigkeiten zu garantieren
Anwendungsbereich
Das Opt-Scope ermöglicht das Messen von Oberflächen-Topografie in einer Messzeit von wenigen Sekunden. Es ist perfekt für empfindliche Oberflächen, die bei taktiler Messung zu Schaden kommen könnten, sowie sehr kleine und schwer zugängliche Messpositionen. Auch höchstgenaue und hochpolierte Oberflächen wie z.B. Spiegel bis hin zu extrem rauen Oberfläche wie z.B. Schleifscheiben lassen sich damit sehr gut messen.
