Rundlauf messen (RUO)
Der Rundlauf sowie der Planlauf gehören zur Gruppe der zu den sogenannten Lauftoleranzen. Die tolerierten Elemente der Planlauftoleranz sind Umfanglinie bzw. Kreislinie. Die tolerierten Elemente der Gesamtlauftoleranz sind Mantelfläche und Stirnfläche.
Rundlauftoleranz
Die Toleranzzone wird in der zur Achse senkrechten Messebene durch zwei konzentrische Kreise vom Abstand t begrenzt, deren gemeinsamer Mittelpunkt auf der Bezugsachse liegt.

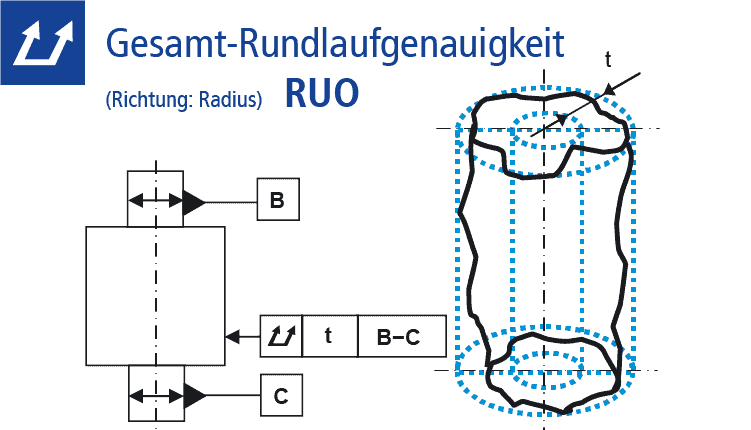

Gesamtrundlauftoleranz
Die Toleranzzone wird durch zwei koaxiale Zylinder vom Abstand t begrenzt, die parallel zur Bezugsachse sind.

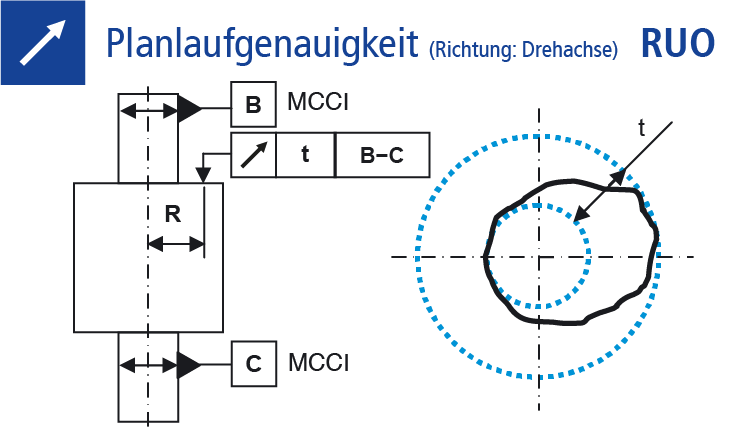

Planlauftoleranz
Die Toleranzzone wird durch zwei parallelen Ebenen vom Abstand t senkrecht zur Bezugsachse begrenzt.

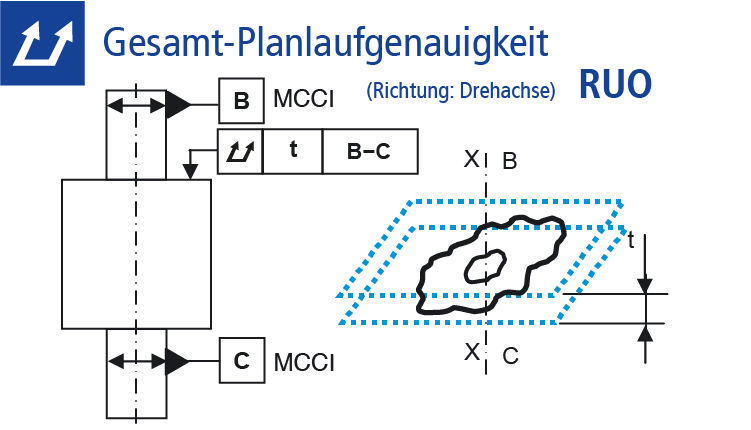

Gesamtplanlauftoleranz
Die Toleranzzone wird durch zwei parallelen Ebenen vom Abstand t begrenzt, die zur Bezugsachse senkrecht stehen.
