Parallelität messen (PAL)

Die Richtungstoleranz Parallelität wird in der Geometrie definiert als zwei in einer Ebene liegenden Geraden, die überall den gleichen Abstand zueinander haben und sich nicht schneiden.

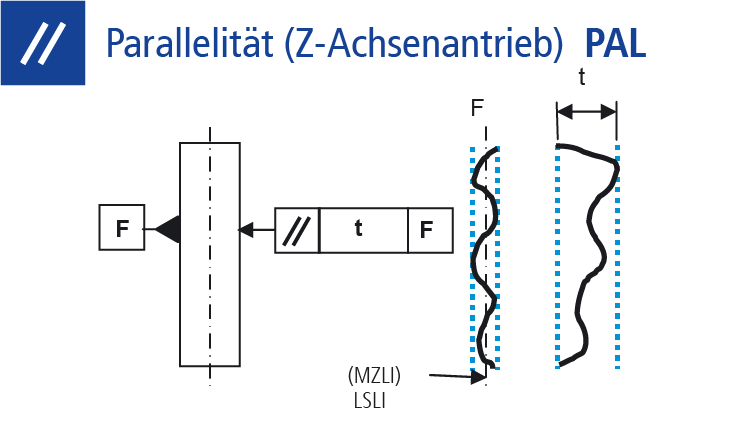

Parallelitätstoleranz
Die Toleranzzone wird durch zwei parallele Geraden oder Ebenen vom Abstand t begrenzt, die zum Bezug parallel sind.

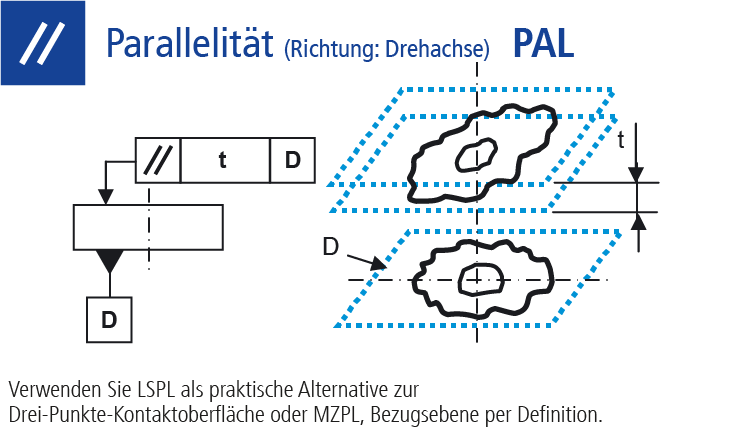

Parallelitätstoleranz – rotationssymmetrisch
Die Toleranzzone wird durch einen Zylinder vom Durchmesser t begrenzt, dessen Achse zum Bezug parallel ist.

Für die Fertigungstechnik ist die Parallelität ein wichtiges Merkmal. Parallel zueinander ausgerichtete Bauteile haben über ihre gesamte Länge hinweg einen gleichen Abstand zueinander. Sie kann Statik, Passgenauigkeit und Interaktion mit anderen Bauteilen beeinflussen.
