Koaxialität messen (COA)
Die Ortstoleranz Koaxialität definiert die Abweichung einer Achse von der Bezugsachse, auf die sie ausgerichtet werden soll. Die tolerierten Elemente sind Achse bzw. Kreismittelpunkt.
Koaxialitäts- bzw. Konzentrizitätstoleranz

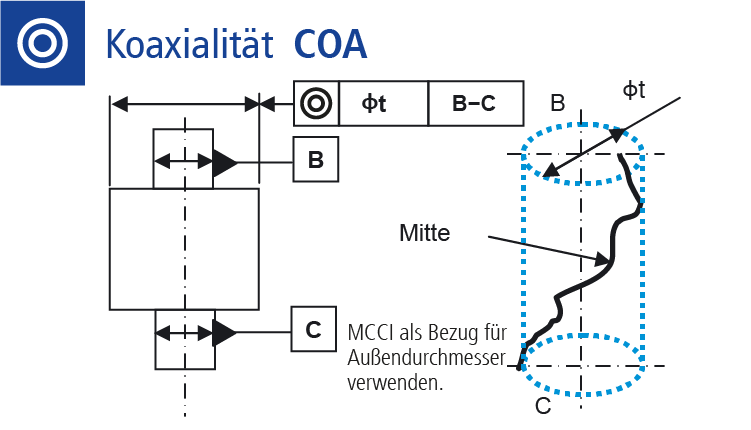

Die Toleranzzone wird durch einen Zylinder bzw. Kreis vom Durchmesser t begrenzt, dessen Achse bzw. Richtungsnormale mit der Bezugsachse übereinstimmt.
Der Begriff Konzentrizität bezieht sich nur auf Mittelpunkte von Kreisflächen; der Begriff Koaxialität auf Achsen von räumlichen Formelementen.
Faustregel:
Bei Zylindern, deren Durchmesser größer als deren Höhe ist, wird die Konzentrizitätstoleranz angewandt (toleriertes Element und Bezug: jeweils Kreismittelpunkt), ansonsten die Koaxialitätstoleranz (toleriertes Element und Bezug: jeweils Zylinderachse.
