Měření soustřednosti a vyvážení (RUO)

Pohyb v předmětu kruhu, má stejně jako rovnost, svou toleranci, a to takzvané vyváženosti. Definicí tolerance vyváženosti je obvodová linka nebo kružnice. Určenými prvky celkové tolerance v pohybu jsou povrchová a obvodová plocha.

Tolerance vyváženého pohybu v kruhu
Zóna tolerance je určená dvěma soustřednými kruhy se vzdáleností t, jejichž společný středový bod je na referenční ose.

Celková tolerance vyváženého pohybu v kruhu
Zóna tolerance je určená dvěma souosými kruhy se vzdáleností t, paralelními s referenční osou.

Tolerance axiální vyváženosti
Zóna tolerance je určená dvěma paralelními rovinami se vzdáleností t, kolmými k referenční ose.

Celková tolerance axiální vyváženosti
Zóna tolerance je určená dvěma paralelními rovinami jako plochou se vzdáleností t, kolmými k referenční ploše.

Link to: Product Finder

Najděte správné měřící zařízení

Přesnost axiální vyváženosti (směr poloměr)

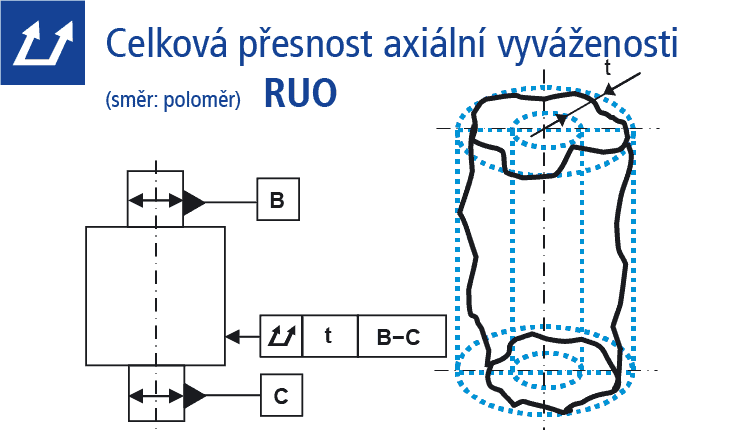

Celková přesnost axiální vyváženosti (směr poloměr)

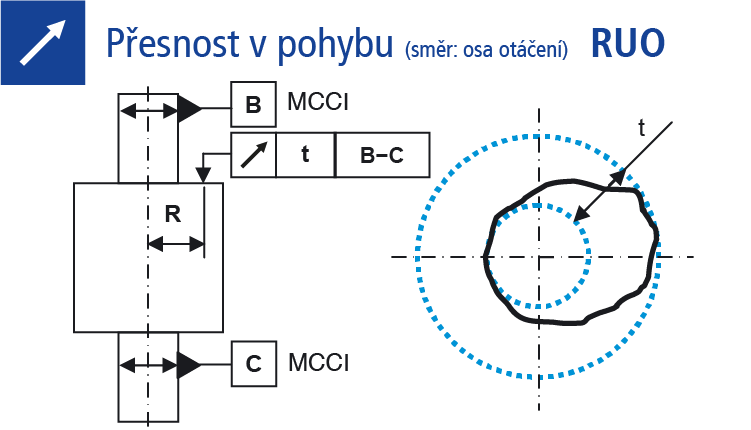

Přesnost v pohybu (směr osa otáčení)

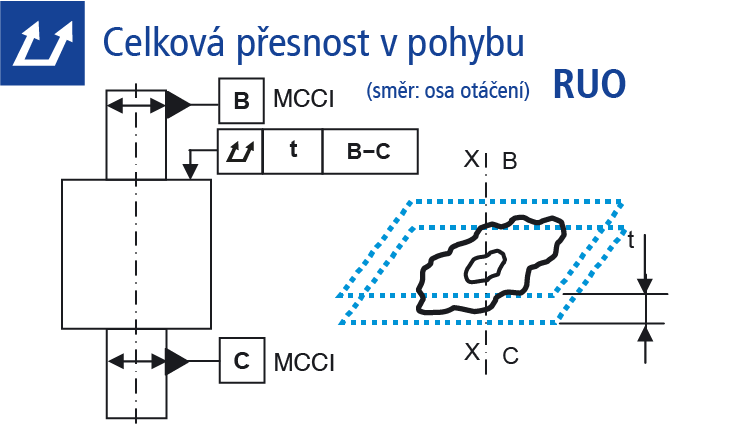

Celková přesnost v pohybu

Z hlediska dynamiky je pro rotaci součástky tolerance axiální vyváženosti extrémně důležitá. Axiální vyváženost  má důležitou roli u vyrobených dílů, kde působí rotující prvek mechanickou silou na další součástky nebo když lineárně rotující profil zajíždí do určeného vedení. Odchylky od tolerance vyváženého rotujícího pohybu mohou zapříčinit poškození výrobků. Kontrolované oblasti proto obvykle podléhají stoprocentní kontrole u všech dílů. To se týká například vačkových hřídelí, hnacích hřídelí a ozubených kol.
